鹏业BIM安装算量—消防喷淋基础操作

 使用鹏业安装算量软件，数万平米的喷淋系统在数分钟之内完成工程量计算，并区分按防火分区量、楼层量、汇总量。

1.     单击如图所示的位置，添加图纸。

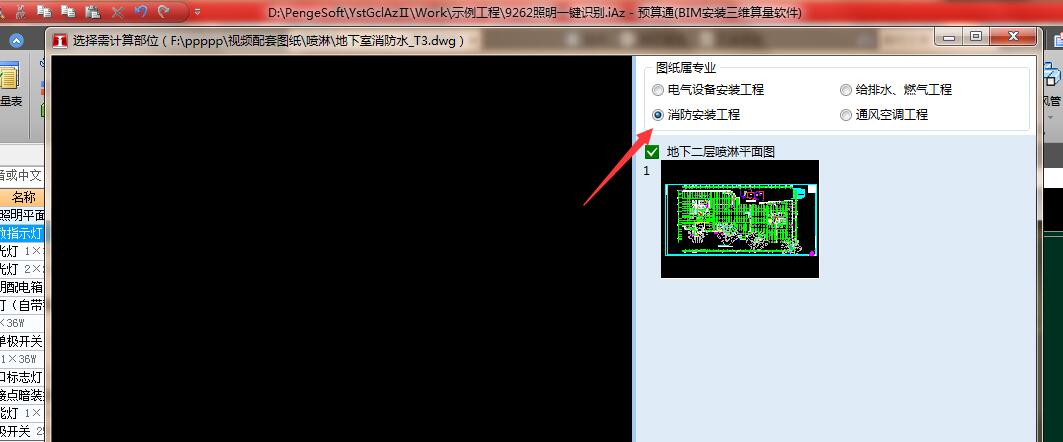

2.     选择喷淋专业的图纸，单击确认，选择相应的专业。

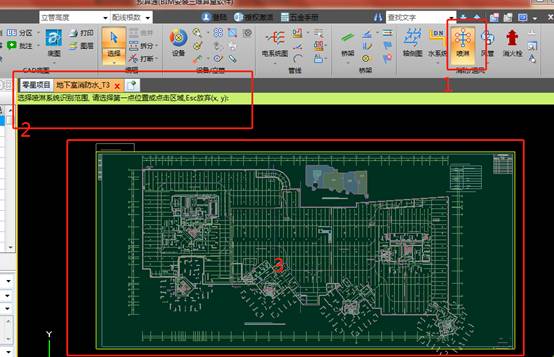

3.     图纸调进去之后，进入到系统的主界面，本软件采用一键识别的功能处理喷淋系统。选择下图中位置1的一键识别喷淋按钮，每次操作都会出现图中2位置的提示。按照提示选择识别的区域，选择图中3位置的图纸区域，单击，进入喷淋模型界面。

4.     喷淋模型进入界面如下图，设置相应的楼层信息。单击确认。

5.     设置计算规则：软件默认的管径大小与喷头数量之间的对照关系。

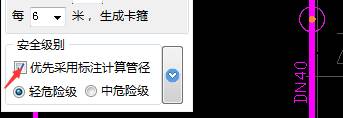

（1）    如果图纸中管道上标注管径大小信息，这勾选优先采用标注计算管径。

（2）    如果未标注，则根据图纸中的管径对照表进行修改：单击下拉按钮，根据对照表将对照关系进行修改、添加、删除。

6.     修改入水口：系统默认将每个喷淋分区的独立端口（无喷头）设置为入水或者出水口，需手动修改。

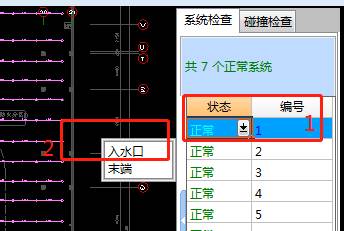

（1）依次选中每个分区（系统自动将单个喷淋系统设为一个分区，并以数字编号）单击，左侧出现入水口或者出水口，点击选中，依次检查。

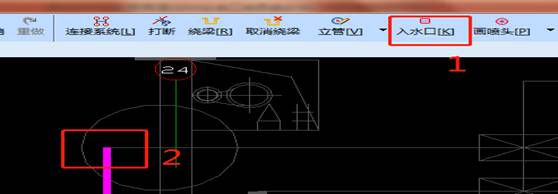

（3）    找到正确的入水口（截止阀位置）：单击画入水口1，选择相应的位置点画2。

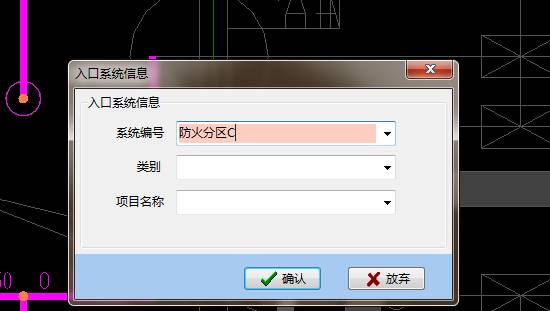

（4）    输入相应的入口信息：例如防火分区C，根据设计图上的标注。

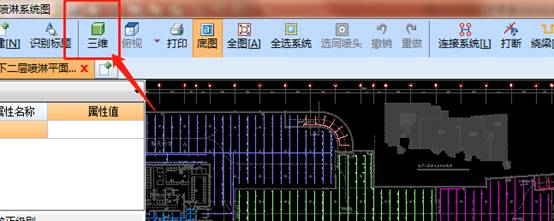

7.     单击三维按钮，可以查看当前图纸的三维喷淋状态。

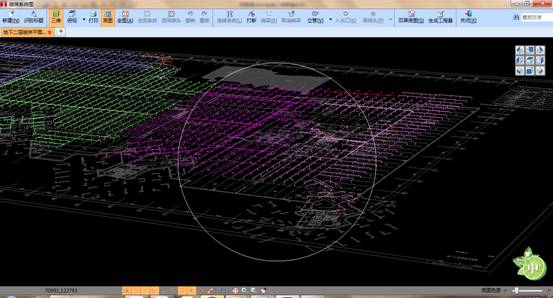

效果如下图所示：

8.     生成工程量：

（1）    设置管径与管件的关系：按需设置。

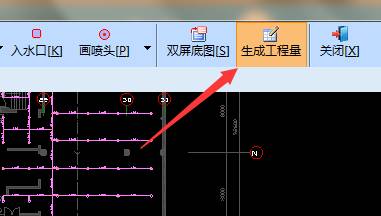

（2）    设置完成之后，单击右上角的生成工程量：

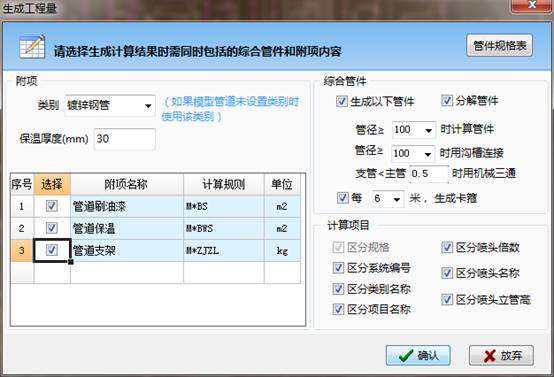

（3）    选择是否需要刷油，保温、支架等，单击确认。

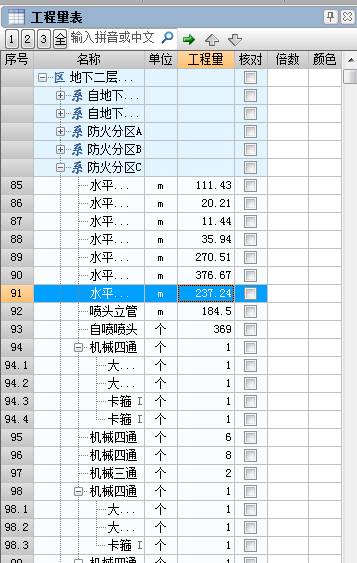

（4）    在左侧的工程量表就可以看到整个喷淋的工程量:

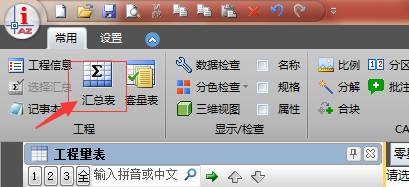

（5）    点击汇总表：进入汇总。

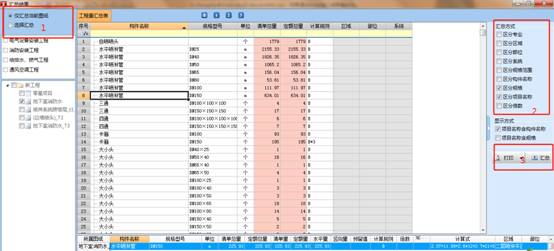

（6）    在汇总表中选择需要汇总的工程1，在右侧选择汇总显示的层次2，最后可以打印输出3。如下图。
