安装算量之动力配电基础操作

鹏业BIM安装算量与Revit软件接口，自动生成BIM数据模型，运行速度更快，性能更稳定，能够快速、准确的完成消防喷淋、强弱电、通风空调、给排水等安装各专业的计算，自动建立相应的三维模型，是目前市面上性价比颇高的软件。这篇主要讲动力配电基础操作。

桥架识别: 一键识别桥架并自动建立三维模型

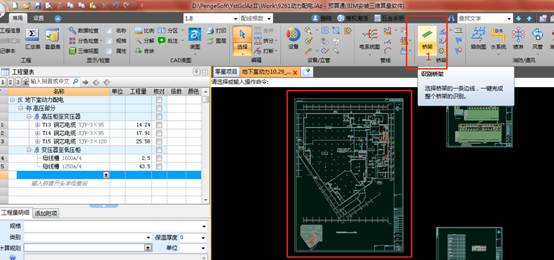

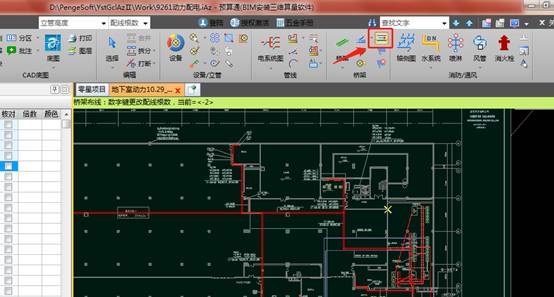

建立工程之后导入相应的图纸，点击桥架识别的按钮1，选中相应的图纸2，直接识别，同时可以生成三维模型。

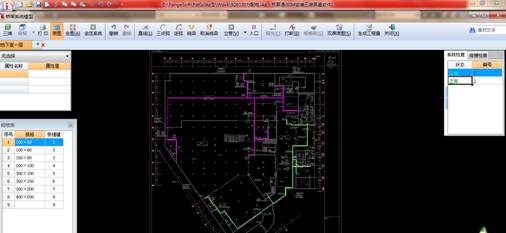

（1）    进入到桥架模型界面：

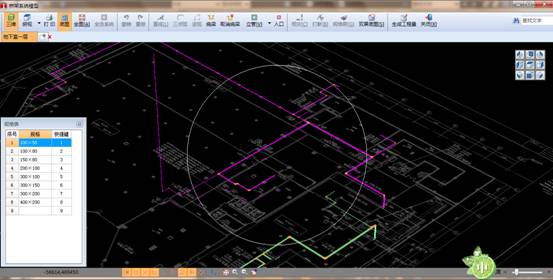

（2）    点击三维按钮，可以查看整体桥架的三维模型：如下图所示。

        桥架三维模型展示：

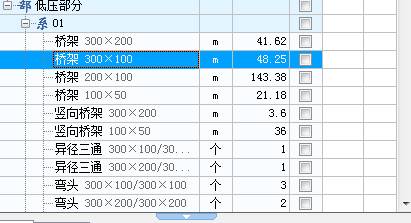

（3）    单击生成工程量，即可生成整体桥架系统的工程量。

电气系统图一键识别：

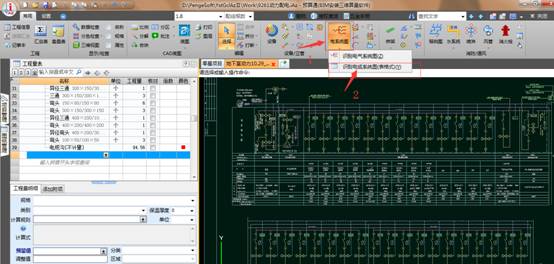

1.      单击电系统图的下拉按钮1，选择识别电缆系统图表格式2：如下图：

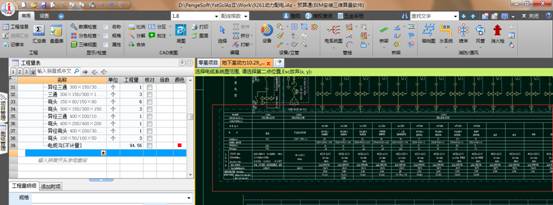

2.      选择之后按照提示框选需要识别的区域，然后单击结束框选，如下图：

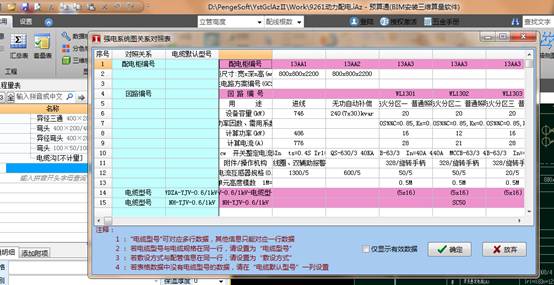

3.      进入到强电系统图关系对照表，单击确认：如下图

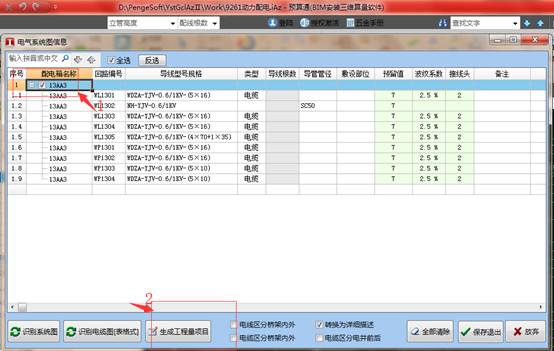

4.      进入电气系统图信息界面，勾选相应的配电箱1，单击生成工程量2.如下图。

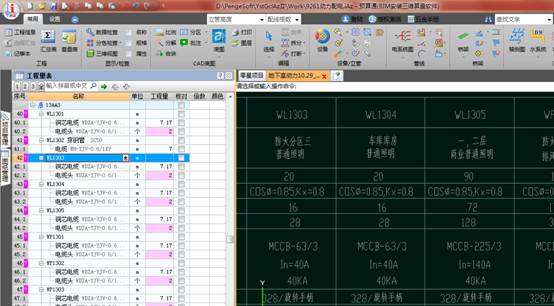

5.      在工程量表中就可以看到该配电箱的回路信息。如下图：

电缆的快速布置：

1.      找到相应回路，单击按桥架布线。如下图：

2.      按照提示，单击相应的低压柜为起点，在单击相应的配电箱作为终点，系统自动识别回路如图1，计算配线长度，自动判断桥架外配管长度。如下图2：

图1

图2

3.      重复以上操作，然后对整个工程量进行汇总打印输出。
