安装算量之照明插座

识别设备

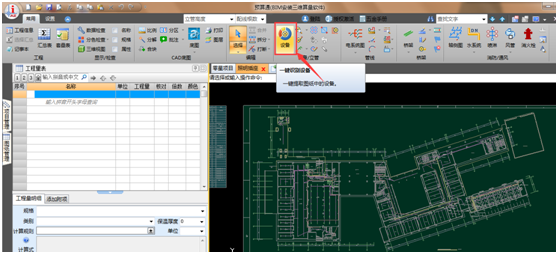

1.     导入相应的图纸之后，选择一键识别设备按钮：如下图

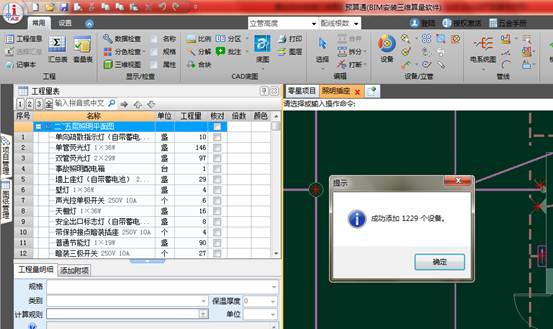

2.     单击设备识别按钮之后，进入到设备列表，单击下方开始识别，系统会将图纸中的设备图例进行识别，并将设备工程量生成到工程量表中。如下图：

识别电气系统系统图

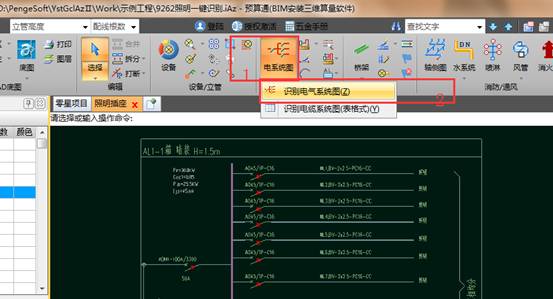

1.识别系统图：点击电系统图下拉按钮1，选择识别电气系统图（Z）2，如下图：

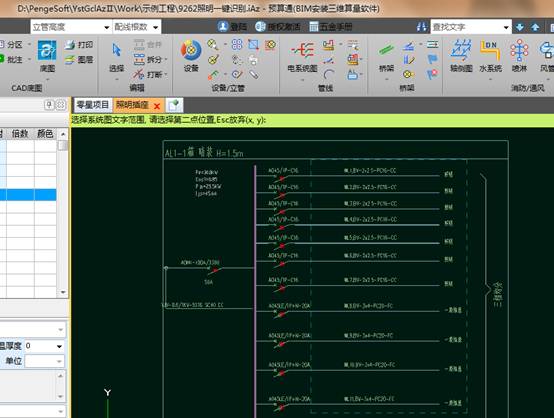

2.点击之后按照提示框选需要识别的配电箱系统图，鼠标单击结束框选，如下图：

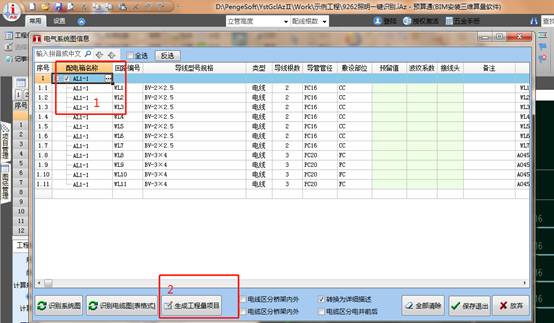

3.进入识别后电气系统图的列表，输入对应的配电箱名称并勾选相应的配电箱1，然后单击生成工程量2即可，如下图：

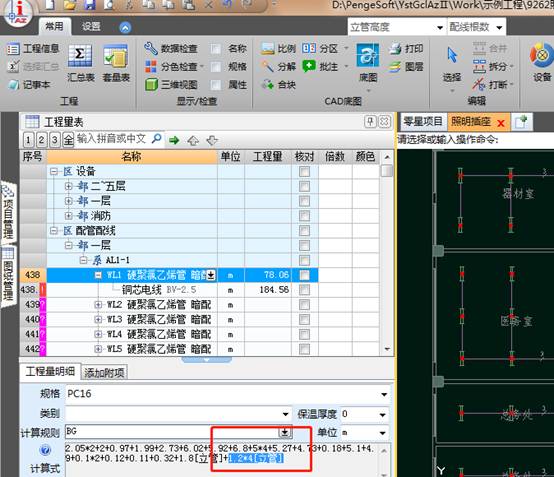

4识别之后的配电箱回路信息显示在工程量中：如下图

识别回路（配管配线）

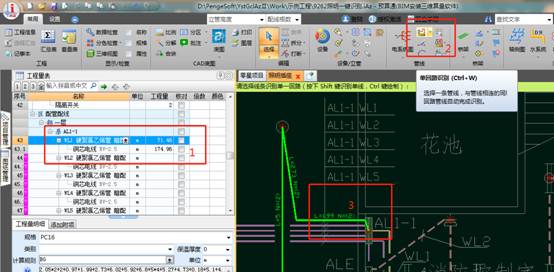

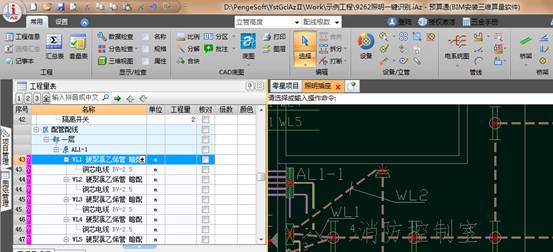

1.在工程量表中选中相应的回路1，单击单回路识别按钮2，按照提示选中图纸中相应的回路3，单击即可完成该回路的识别。如下图

2.重复以上操作，识别所有回路。

批量布置立管

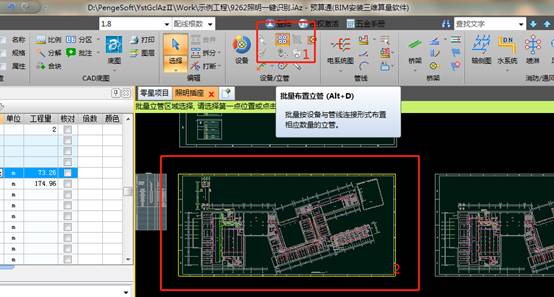

1.单击批量布置立管按钮1，按照提示选择并左键单击相应的区域2，右键单击完成框选：如下图

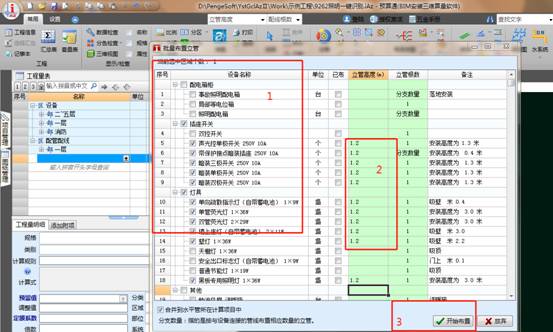

2.进入批量布置立管界面，勾选需要布置立管的设备1，输入相应的立管高度2，单击开始布置3，如下图：

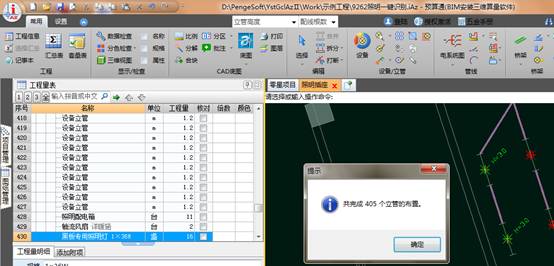

3.       立管布置完成，各种类型的设备均已布置图1，同时将立管合并到水平管中，如图2所示：

图1

图2
