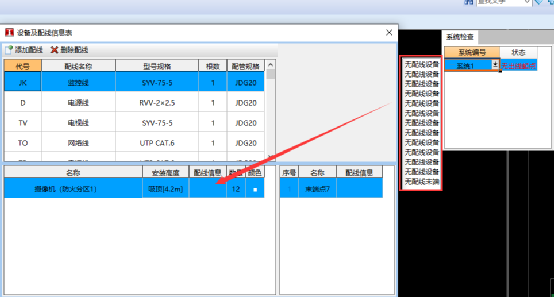

1.综合布线无配线设备

解决办法：

①打开设备及配线信息

②在对应配线信息里选择设备对应配线信息

注意：代号位置用字母不能用汉字；也不能用数字开头。

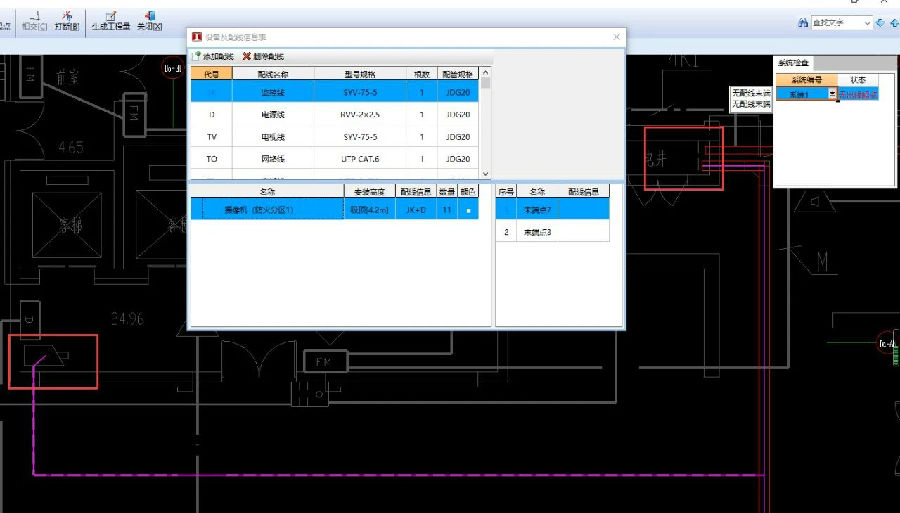

2.综合布线无配线末端

分析：无配线末端对应设备及配线信息表末端点。第一种情况：是有设备没有和水平管连接（连接到设备中心点）。第二种情况：起点位置未设置。

解决办法：

①点击对应错误提示、对应到具体图上

②第一种情况可以通过上面直线、画设备、识别设备。（如果点位比较多可以回到主界面上去处理、在重新生成模型）

③第二种情况：点上面出线起点、设置成起点即可

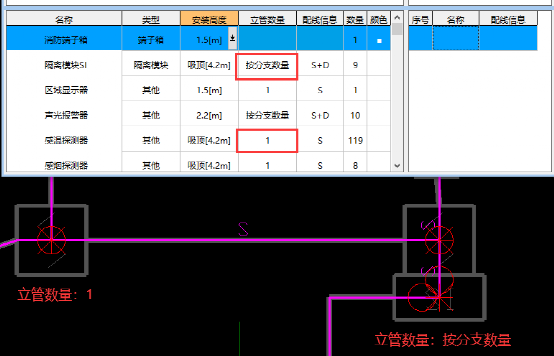

3.火灾报警怎么设置立管根数

解决办法：

①设备及配线表立管数量

②下拉选择：1或者按分支数量

注意：通过下拉选择；不设置默认是按分支数量。

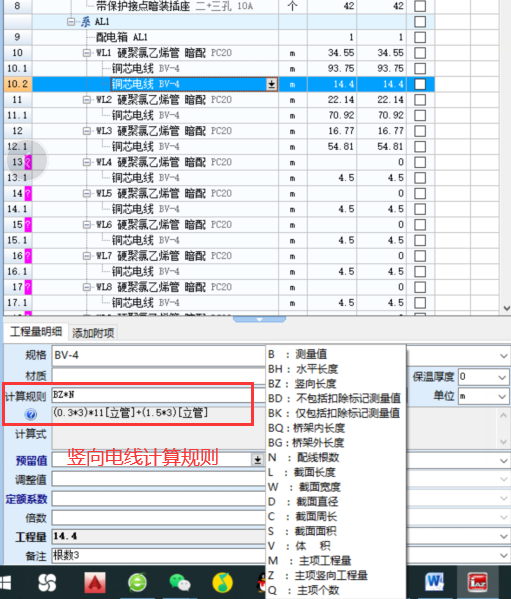

4.一个回路区分水平和竖向工程量

解决办法：

①工程量表上添加附项按上面图片格式建立

②修改计算规则；水平工程量计算规则BH*N；竖向工程量计算规则BZ*N

③如果是电缆可以直接用BH、BZ

5.怎么在图上备注文字及重点显示

解决办法：

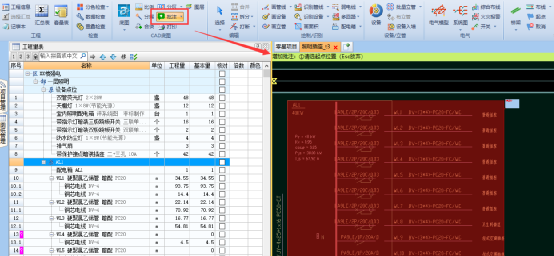

①点击批注按钮

②根据提示框选需要备注的图纸范围、输入备注文字

③批注后会在图上以红色框体显示
