1、图纸导入捕捉点不精确

操作步骤：

①底图按钮；进入底图状态

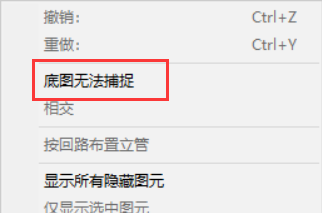

②鼠标右键；底图无法捕捉

③根据提示框选图纸范围

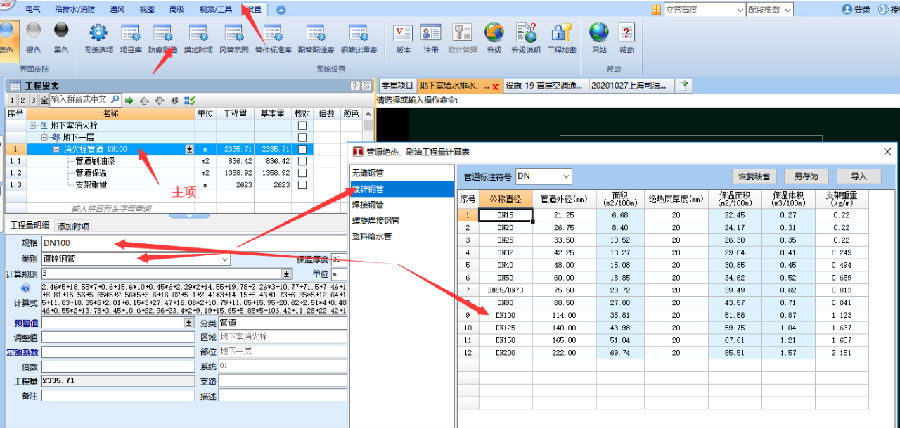

2、管道保温不出量

操作步骤：

①查看主项规格，类别，保温厚度是否设置

②且与设置，防腐刷油表中的数据要一一对应

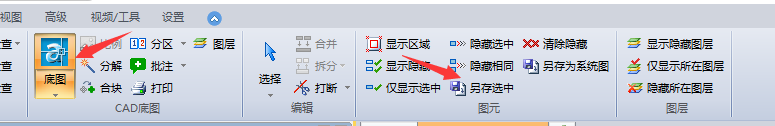

3、一张图纸存在多个比例

操作步骤：

①点底图按钮、进入底图状态

②框选比例不一样的图纸，点击上方另存选中图元

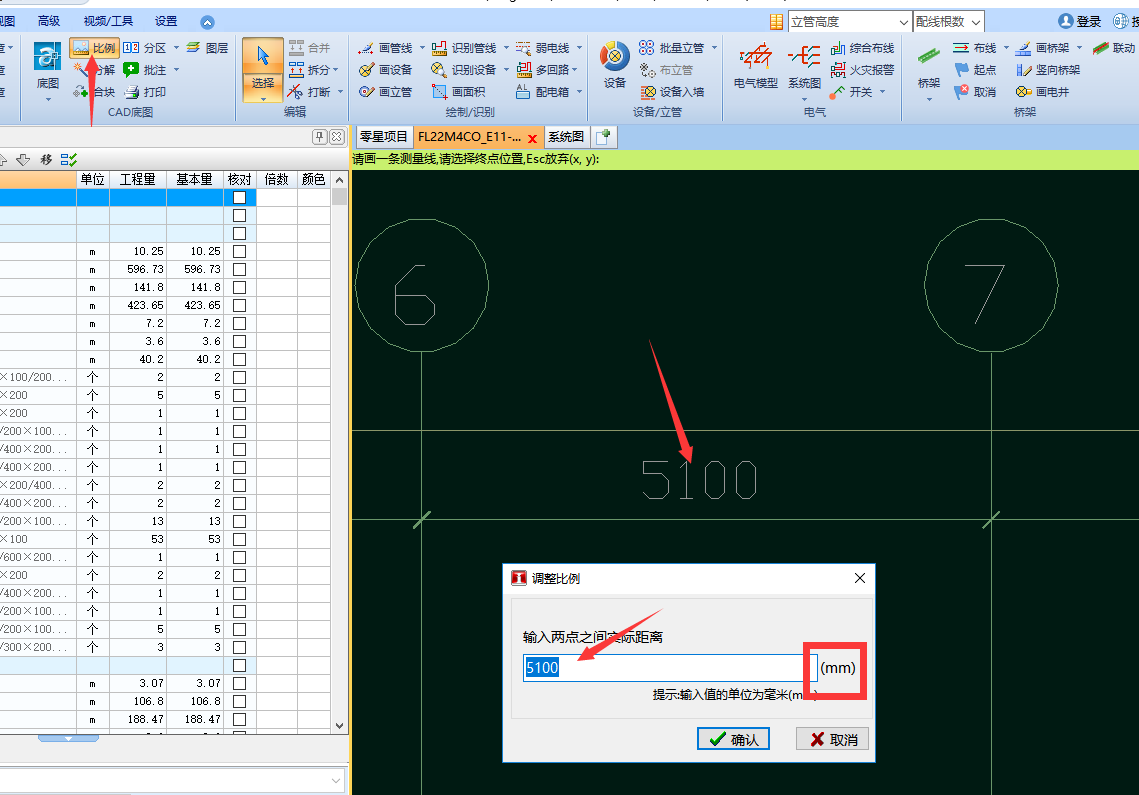

③找到图纸标注,用比例按钮测量图指标注,输入实际距离即可

④底图按钮;进入底图状态

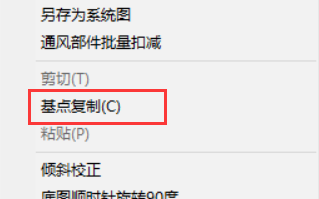

⑤图形区域选中修改比例成功的图纸鼠标右键基点复制

⑥根据提示选择一个插入点

⑦回到需要复制的图纸上；点底图按钮、鼠标右键粘贴

4、图纸导入软件有角度

操作步骤：

①点底图按钮、进入底图状态

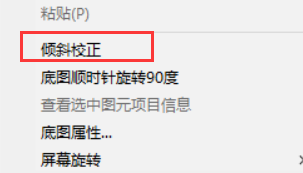

②图形区域鼠标右键、倾斜校正

③根据提示选择一条斜边

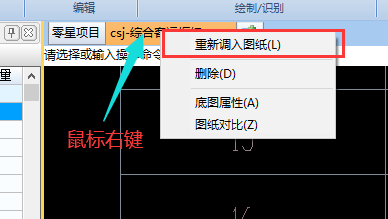

5、图纸变更快速替换底图

操作步骤：

①在图纸名称上鼠标右键

②重新调入图纸

③根据提示选择变更图纸

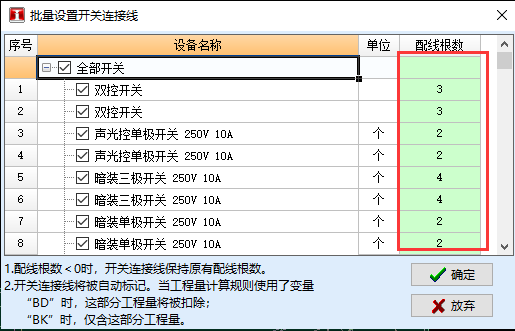

6、开关配线根数快速识别

操作步骤：

①开关功能—识别开关线根数

②根据规范设置开关对应配线根数

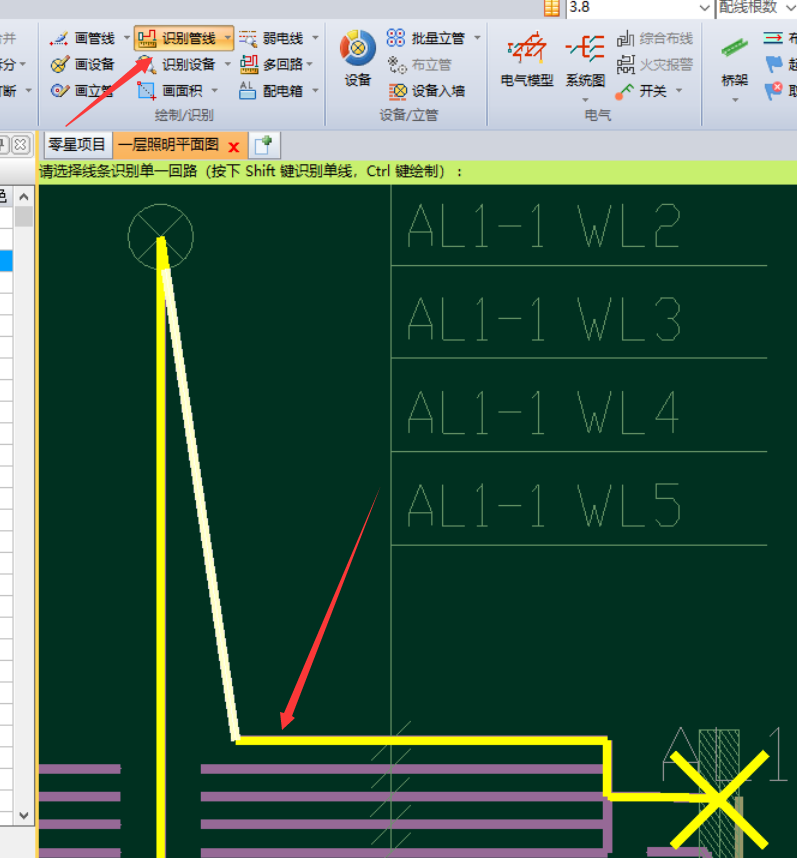

7、公共线智能处理

操作步骤：

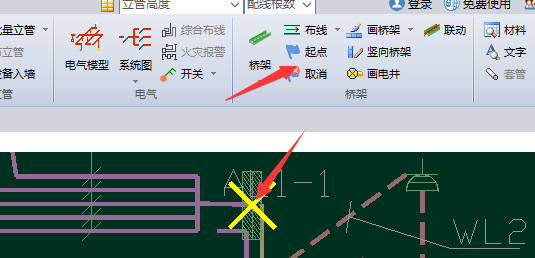

(1)无桥架

①出线处设置对应起点；

②点击识别管线按钮识别支线；

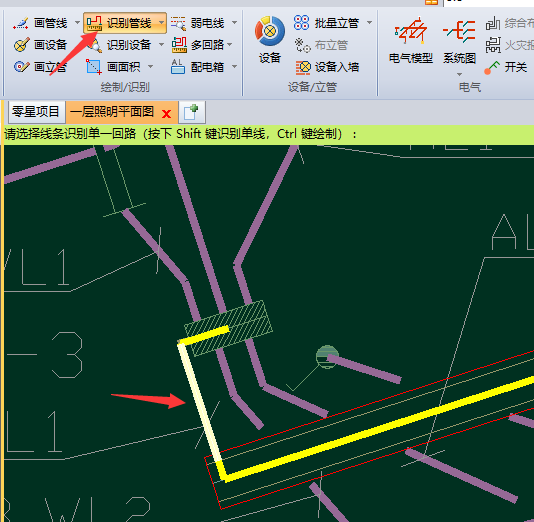

(2)有桥架

①桥架出线处设置起点；

②点击识别管线按钮识别桥架外的管线

8、快速区分桥架内外工程量

操作步骤：

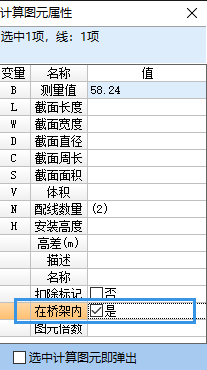

(1)手动调整

①选中需区分管线

②F2属性（鼠标右键-属性）

③‘在桥架内’属性打上勾

④注意计算规则的选择：桥架外：BG 桥架内：BQ

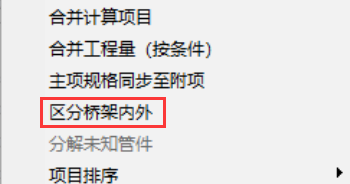

(2)自动调整

①按住ctrl选中要区分的项目

②右键区分桥架内外

9、多个工程文件合并在一起

操作步骤：

①打开一个工程文件

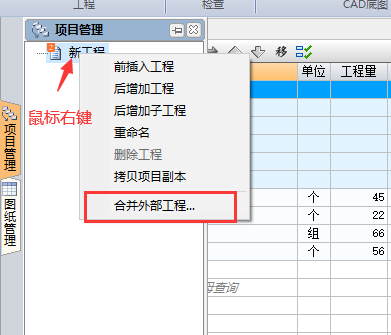

②项目管理—鼠标右键—合并外部工程

③选择需要合并的其它工程

10、多种图纸合并在一起

操作步骤：

①底图按钮;进入底图状态

②图形区域选中需要复制的图纸成深蓝色

③鼠标右键基点复制

④根据提示选择一个插入点

⑤回到需要复制的图纸上；点底图按钮、鼠标右键粘贴
